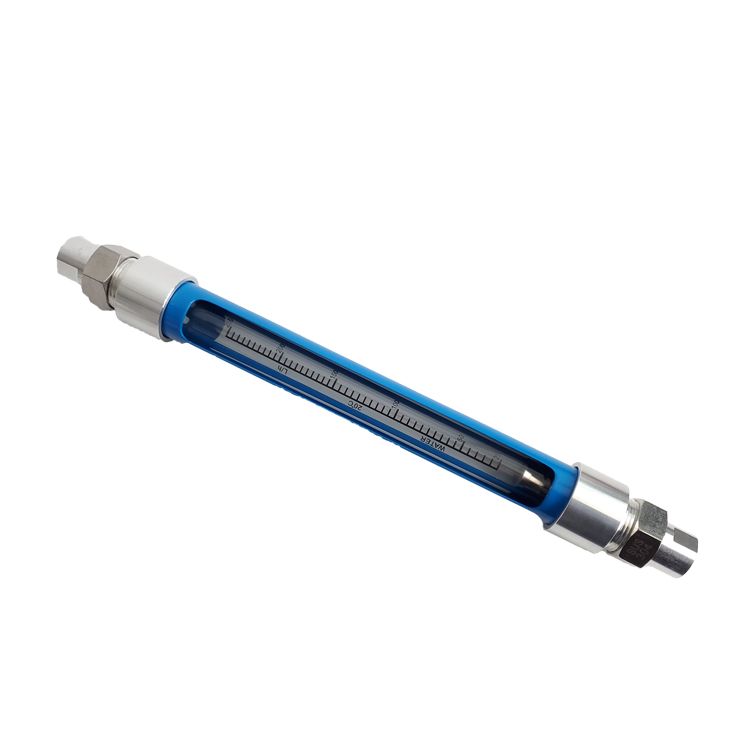

Đồng hồ đo lưu lượng khí VA10S-15, VA10S-25, VA10S-40, VA10S-50
1. Giới thiệu sản phẩm
So với các sản phẩm cùng loại trong nước, máy đo lưu lượng kế kết nối ren trong VA10S-15 25 40 50 có độ chính xác cao, chế độ kết nối thay thế tốt. Đặc biệt giá trị lưu lượng của lưu lượng kế là thang đo milimet. Theo nhiệt độ, áp suất, mật độ, độ nhớt và các đại lượng vật lý khác của các chất lỏng khác nhau, quy mô lưu lượng thực tế được cung cấp để giải quyết vấn đề hiệu chỉnh chỉ định.
2. Phương pháp hoạt động
Đồng hồ đo lưu lượng khí thủy tinh VA10S các phần tử đo chính là một ống thủy tinh hình nón với đầu nhỏ hướng xuống và đầu lớn hướng lên theo phương thẳng đứng, và một phao có thể nổi lên và xuống bên trong. Khi chất lỏng chảy qua ống thủy tinh hình nón từ dưới lên trên, a sự chênh lệch áp suất được tạo ra giữa phần trên và phần dưới của phao, và phao nổi lên dưới sự chênh lệch áp suất này. Khi lực đẩy của phao bằng lực kết quả của trọng lực, lực nổi và lực nhớt thì phao ở trạng thái cân bằng. Do đó, có một điểm chuẩn nhất định giữa lưu lượng kế và chiều cao tăng lên của chất lỏng, tức là diện tích dòng chảy của lưu lượng kế. Chiều cao thẩm thấu của phao có thể được sử dụng làm phép đo lưu lượng.
3. Thông số kỹ thuật
4. Phân loại sản phẩm
5. Kích thước
6. Giải thích lựa chọn
7. Hướng dẫn cài đặt
Khi máy quay được mở ra, nó phải được kiểm tra cẩn thận để xác định xem có bất kỳ hư hỏng nào trong quá trình vận chuyển hay không, lấy chất độn ra để tránh phao bị nhảy và kiểm tra xem phao có thể trượt tự do hay không.
Rotameter phải được lắp đặt thẳng đứng mà không có độ nghiêng rõ ràng (góc giữa đường tâm của lưu lượng kế và dây dọi nhỏ hơn 5). Ống nối với rotameter phải được cố định chính xác và ống chia độ không được thử để gây ra ứng suất. . Đối với đường ống mới được lắp đặt, hãy xả sạch đường ống trước khi lắp đặt rotameter
Khi lắp đặt rotameter, cần có một khoảng trống nhất định xung quanh để thay thế hoặc bảo trì.
Để kiểm tra, sửa chữa, thay thế rotameter và làm sạch đường ống, nên lắp đường ống rẽ nhánh như hình:
8. Vấn đề cần lưu ý
- Khi sử dụng rotameter, van ngược dòng phải được mở từ từ đến mức mở hoàn toàn và sau đó van điều tiết lưu lượng ở hạ lưu của rotameter nên được sử dụng để điều chỉnh lưu lượng khi lưu lượng kế ngừng hoạt động, van ngược dòng phải được đóng lại từ từ và sau đó là lưu lượng van điều tiết phải được đóng lại.
- Cần tránh sự thay đổi đột ngột của áp suất chất lỏng đo được khi sử dụng.
- Nếu đường kính làm việc (mặt đọc) của phao bị hỏng, phao phải được thay thế và kiểm tra lại.
- Nếu phát hiện thấy rò rỉ trong lưu lượng kế rôto đang sử dụng, hãy siết chặt các vít đất. Nếu phương pháp trên không hiệu quả, bao bì làm kín có thể bị hỏng và phải thay thế bao bì làm kín.
- Khi thay thế co đóng gói hoặc phao, trước tiên hãy tháo eor carl và nới lỏng đều các vít đệm (hoặc đai ốc), sau đó tháo đế trên và đế dưới. Đồng thời, giữ ống côn khi tháo đế để tránh làm hỏng hình nón ống và phao.
- Nếu ống côn và phao bị bẩn cần được làm sạch kịp thời.
- Nếu trạng thái của uid đo được (độ nhớt áp suất đặc khác với mũ của lưu lượng kế thì chỉ báo phải được hiệu chỉnh. Vui lòng tham khảo ý kiến của công ty chúng tôi để biết phương pháp hiệu chỉnh.
